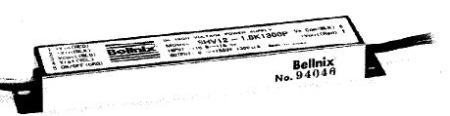

2～3Watt SHVシリーズ
入力電圧：12V
出力電圧：500V, 1000V, 1500V, 2000V
特徴
- 低リップルノイズ30mV
- 極小サイズ1/7～1/9
- 出力電圧0%～100%可変
- 制御電圧0～+4V
- 制御抵抗5kΩ可変抵抗
- 5面金属シールドケース採用
- ON/OFF制御可能
- 高信頼性、高寿命
- 短絡、過電流保護回路付
- 入力―出力間、非絶縁型
- 実装容易シャーシ取付型
- 動作温度-10℃～+60℃（温度ディレーティング要）
| 型名 | 入力電圧 Vdc |
入力電流 mA(typ.) |
出力電圧 Vdc |
出力電流 mA |
入力変動 %(typ.) |
リップルノイズ mVpp(typ.) |
負荷抵抗 kΩ(min.) |
| SHV12-0.5K6000P | 10.8～13.2 | 390 | 0～+500 | 0～6.0 | 0.03 | 30 | 83.3 |
| SHV12-0.5K6000N | 0～-500 | ||||||
| SHV12-1.0K2000P | 10.8～16.5 | 290 | 0～+1000 | 0～2.0 | 0.03 | 30 | 500 |
| SHV12-1.0K2000N | 0～-10000 | ||||||
| SHV12-1.5K1300P | 10.8～16.5 | 290 | 0～+1500 | 0～1.3 | 0.03 | 30 | 1150 |
| SHV12-1.5K1300N | 0～-1500 | ||||||
| SHV12-2.0K1000P | 10.8～16.5 | 340 | 0～+2000 | 0～1.0 | 003 | 50 | 2000 |
| SHV12-2.0K1000N | 0～-2000 |
