- 100V～2000Vまで多彩なシリーズ化
- 世界初のデバイス化中高圧電源
- 最新の面実装技術にて高密度、高耐圧
- 全シリーズ出力電圧0Vから可変可能
- 5面金属ケースを採用
- ON/OFF制御付（シリーズにより異なる）
- 低ノイズ・低リップル
- 短絡、過電流保護回路付き
- 高性能、高信頼性
- 長寿命設計
0.2W BYHシリーズ
BELLNIX
低ノイズ10mVp-p、出力電圧可変、小型中高圧コンバータ
BYHシリーズは24pin-ICケースに0V～100V､0V～200Vを収納した超小型中高圧DC-DCコンバータです｡最新の高圧技術をSMT(面実装技術)によって従来品の1/3～1/4に縮小しました｡

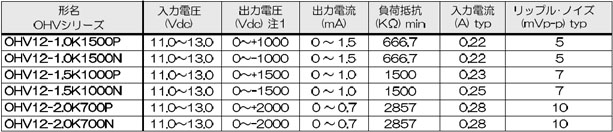

1.5W OHVシリーズ
BELLNIX
超低リップル5mVp-p、小型サイズ44×30×16mm
OHVシリーズは、従来品に比べて実装面積を約60%削減した、極小サイズの中高圧DC-DCコンバータです。
5面金属シールドケースを採用し､5mVp-pの超低リップル・ノイズを実現しました。出力電圧の制御は、外部電圧あるいは外部可変抵抗にて制御可能です。短絡、過電流保護が内蔵され、高信頼性、長寿命を提供することが可能です。

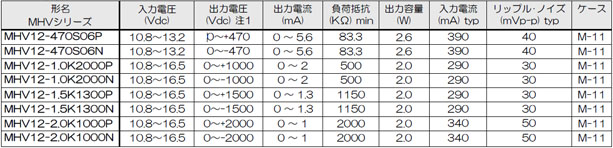

2～3W MHVシリーズ
BELLNIX
低ノイズ30mVp-p、出力電圧可変、小型中高圧コンバータ
MHVシリーズは業界で初めて高圧電源を最新のSMT(面実装技術)によって従来品の1/5～1/6に超小型化した出力電圧可変型の中高圧DC-DCコンバータです｡出力電圧の制御は外部電圧あるいは外部可変抵抗にて制御できます｡MHVシリーズは5面金属シールドケースを採用し､更に低リップル､低ノイズを実現した製品です｡

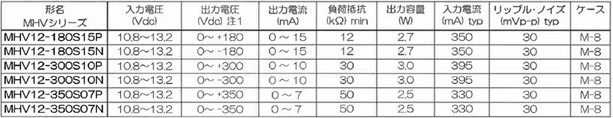

2.5～3W MHVシリーズ
BELLNIX
低ノイズ30mVp-p、出力電圧可変、小型中高圧コンバータ
MHVシリーズは業界で初めて高圧電源を最新のSMT(面実装技術)によって従来品の1/5～1/6に超小型化した出力電圧可変型の中高圧DC-DCコンバータです｡出力電圧の制御は外部電圧あるいは外部可変抵抗にて制御できます｡MHVシリーズは5面金属シールドケースを採用し､更に低リップル､低ノイズを実現した製品です｡

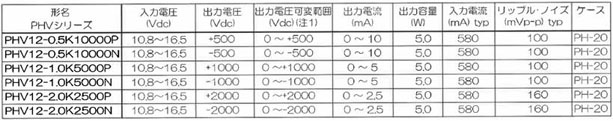

3.5W PHVシリーズ
BELLNIX
出力電圧可変、小型中高圧コンバータ
PHVシリーズはBellnixの独創的新技術であるI型共振PWM方式によって製品化されました。I型共振PWM方式の採用で高圧電源としては極めて高い効率(68%typ)を実現しました。この結果、寸法も、3.5Wで従来製品の1/5のサイズまで超小型化されました。PHVシリーズは5面金属シールドケースを採用し、長寿命、高信頼性が期待できる出力電圧可変型中高圧DC-DCコンバータです。
製品資料（PDF）
5W PHVシリーズ
BELLNIX
出力電圧可変、小型中高圧コンバータ
PHVシリーズはBellnixの独創的新技術であるI型共振PWM方式によって製品化されました。この結果、高圧電源では極めて高効率を実現し、5Wで従来製品の1/6～1/7のサイズまで超小型化されました。更にPHVシリーズは低リップル・ノイズ(60mVp-p)で、安定度も0.01%と高精度な特徴です。また、5面金属シールドケースを採用した出力電圧可変型中高圧DC-DCコンバータです。

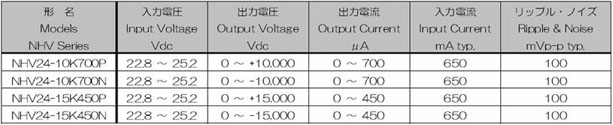

7W NHVシリーズ
BELLNIX
光学顕微鏡用電源(15,000V出力)に最適
NHVシリーズは、高精度と低ノイズに優れた中高圧DC-DCコンバータです。入力変動・負荷変動・温度ドリフト・経時ドリフトを極力抑える設計となっており、高精度・高安定度な電圧を提供することが可能です。また、6面金属シールドケースを採用し、ノイズ抑制に適した回路を選定することで、低ノイズを実現しています。出力電圧の制御は、外部電圧又は外部可変抵抗にて制御可能です。短絡、過電流保護が内蔵され、高信頼性、長寿命を提供することが可能です。
